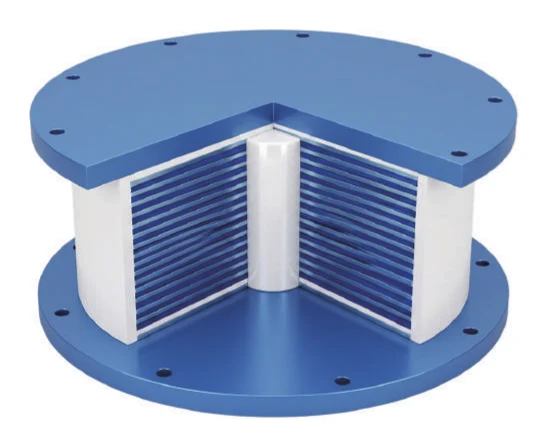

LRB
Свинцово-резиновая опора
Эластомерная сейсмоизолирующая опора со свинцовым сердечником. Совмещает изоляцию и рассеивание энергии в одном устройстве.
Технологии
Современные системы сейсмоизоляции и демпфирования
Семь классов устройств решают разные инженерные задачи: одни увеличивают период колебаний и отделяют здание от движения основания, другие рассеивают энергию или обеспечивают предсказуемую работу связей. Выбор всегда подтверждается расчётом.
7 классовустройств в каталоге
EN 15129программа испытаний устройств
ISO 22762эластомерные сейсмоизоляторы
> 80 летрасчётный срок службы опор
Основные решения
Каталог устройств сейсмозащиты
Изображения устройств приведены по материалам технологического партнёра ZEP. Типоразмеры и рабочие характеристики определяются расчётом конкретного объекта.
LNR
LNR
Резинометаллическая опора
Слоистая опора без свинцового сердечника: горизонтальная гибкость при высокой вертикальной несущей способности.

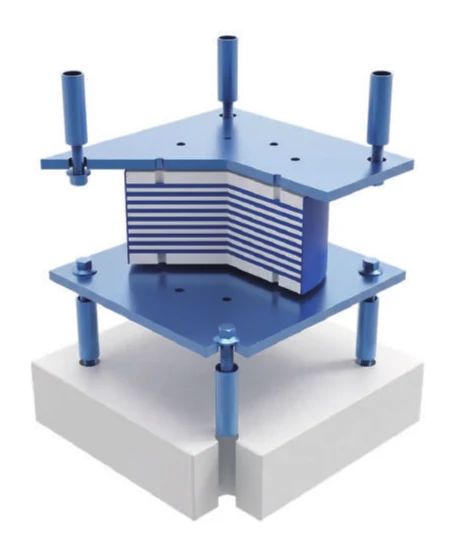

HDRB
Высокодемпфирующая опора
Эластомерная опора из резины с повышенным внутренним демпфированием — без отдельного свинцового сердечника.

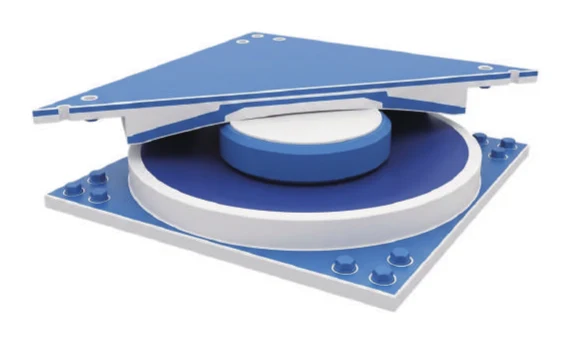

FPS
Фрикционно-маятниковая опора
Система скольжения по сферической поверхности: контролируемое перемещение и возврат конструкции в исходное положение.

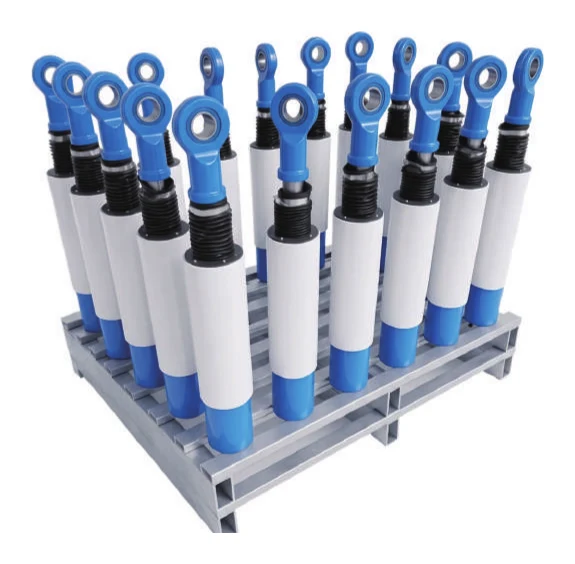

VFD
Вязкостный демпфер
Устройство, рассеивающее энергию за счёт сопротивления движению рабочей жидкости.
BRB
Связь без потери устойчивости
Стальной демпфирующий элемент с контролируемым пластическим деформированием: стабильная работа на растяжение и сжатие.
3D
3D
Пространственная изоляция
Системы, снижающие как горизонтальные, так и вертикальные вибрационные воздействия на конструкцию и оборудование.
Сравнение
Что даёт каждый принцип защиты
| Класс устройств | Принцип работы | Основной эффект | Типовое применение |
|---|---|---|---|
| LRB / LNR / HDRB | Эластомерная изоляция основания | Увеличение периода, снижение ускорений | Здания, социальные объекты |
| FPS | Фрикционно-маятниковое скольжение | Самоцентрирование, стабильный период | Тяжёлые объекты, мосты, резервуары |
| VFD | Вязкое рассеивание энергии | Снижение перемещений и усилий | Высотные здания, мосты |
| BRB | Контролируемая пластичность стали | Предсказуемая работа связей | Стальные каркасы |
| 3D | Пространственная изоляция | Снижение вертикальных воздействий | Оборудование, спецобъекты |
Методика
Как выбирается технология под объект
01
Исходные данные
Назначение объекта, конструктивная схема, сейсмичность площадки, грунтовые условия, требования к работе после землетрясения.
02
Расчётная модель
Моделирование сооружения, задание воздействий и расчёт базового варианта без систем сейсмозащиты.
03
Вариантный расчёт
Сравнение классов устройств по ускорениям, межэтажным перемещениям, усилиям и требуемым зазорам.
04
Параметры устройств
Определение жёсткости, демпфирования, хода, несущей способности и количества устройств.
05
Подтверждение
Программа испытаний, критерии приёмки и комплект документов на поставляемую партию.
Эффект применения
Что показывают расчёты и испытания
В расчётной модели землетрясения Northridge для рассмотренной конфигурации сейсмоизоляции.
В сравнительном примере реакции здания на воздействие типа Hanshin.
Для конкретной расчётной модели и принятого набора устройств.
Квалификационные и приёмочные испытания устройств на сертифицированных стендах.
Показатели приведены по демонстрационным расчётам и материалам технологического партнёра. Фактическая эффективность определяется индивидуальным расчётом конкретного объекта.

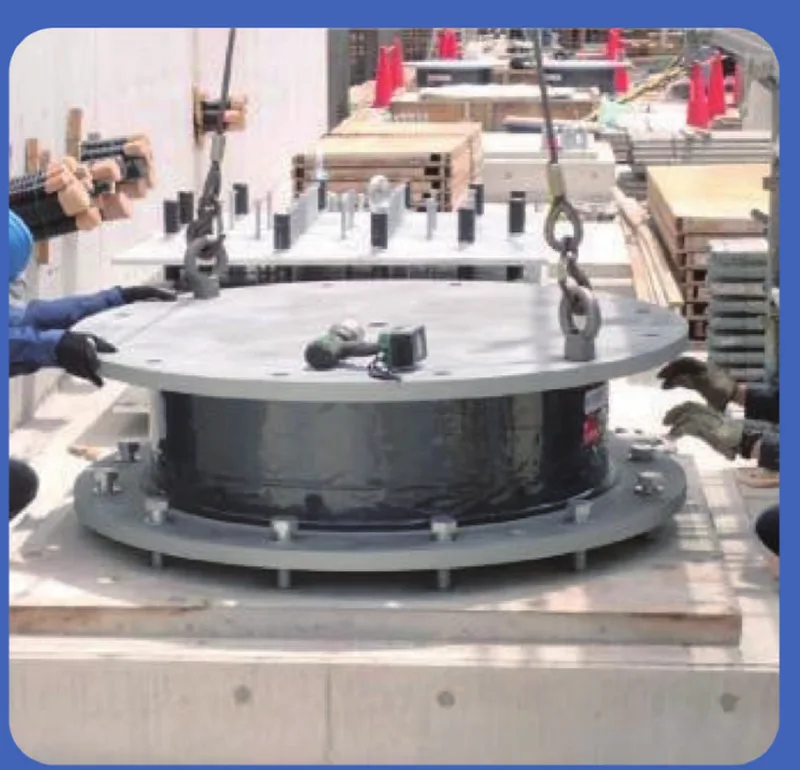

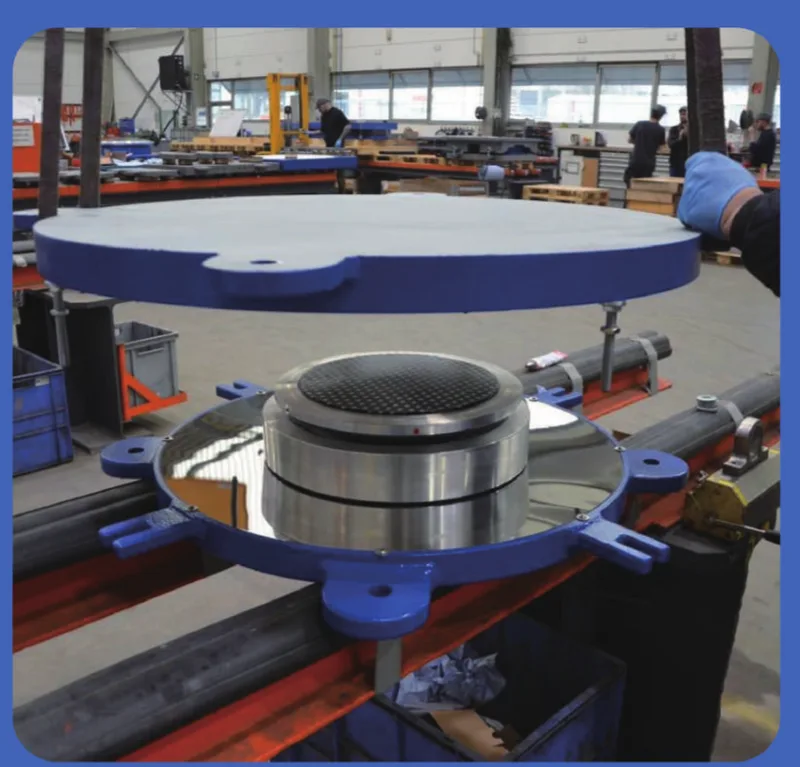

От расчёта до объекта
Технология в работе
Следующий шаг
Подберём технологию под ваш объект
Пришлите конструктивную схему и данные площадки — сравним классы устройств расчётом и предложим обоснованный вариант.
